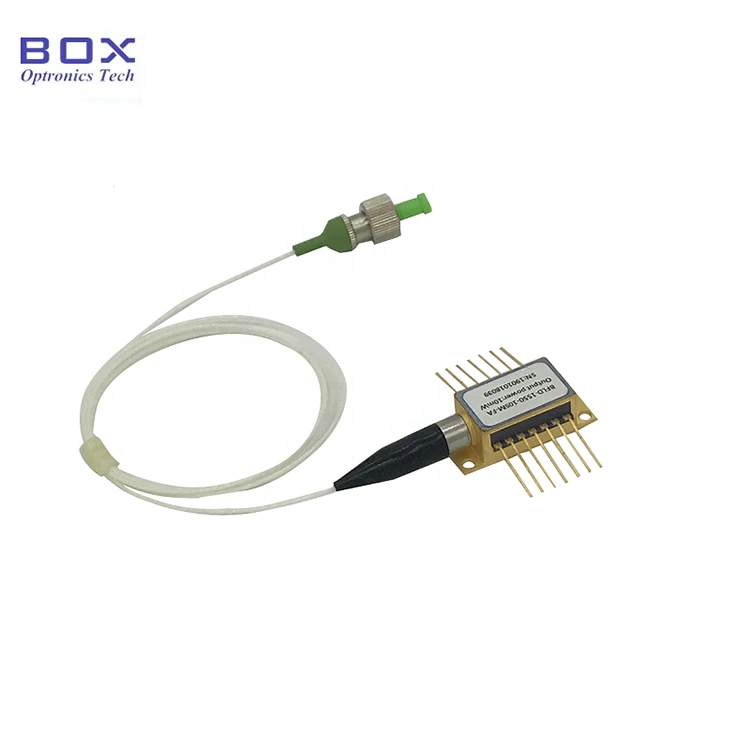

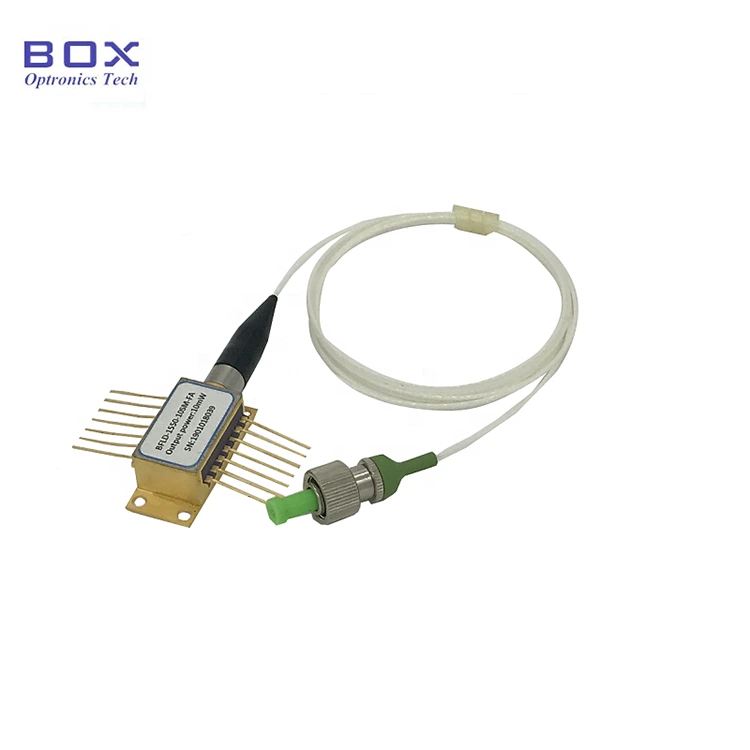

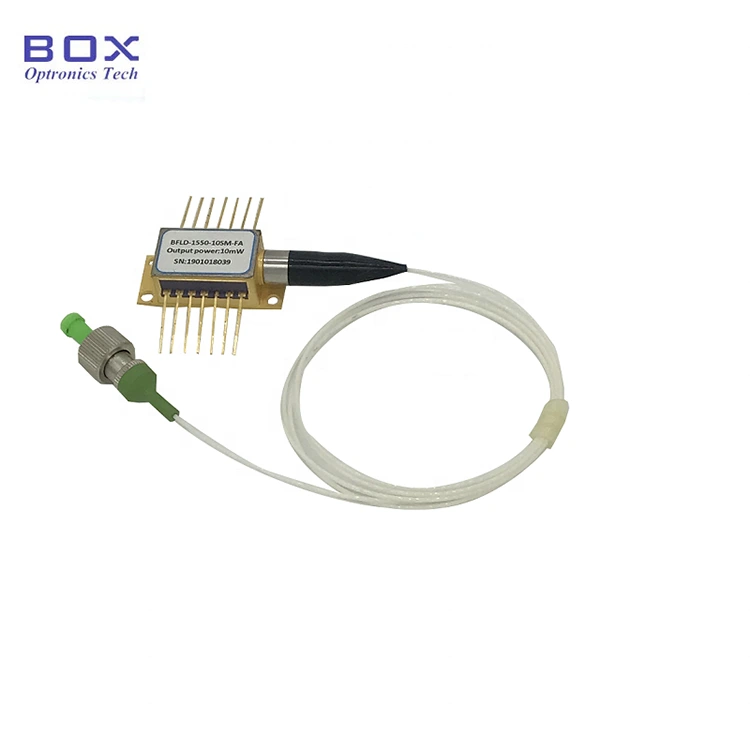

1. Introduzione a 1030 nm 50 MW DFB Laser MODULO SM Fibra per il suono

La serie DFB BFLD-1030-50SM-FA 1030 nm 50 MW, il modulo diodo laser in fibra SM per il sondaggio utilizza una struttura planare con un chip per il transito. Il chip ad alta potenza è sigillato ermeticamente in un corpo a 14 pin di tipo "farfalla" senza resina epossidica e flusso ed è dotato di un termistore, un dispositivo di raffreddamento termoelettrico e un diodo di controllo. Questo modulo incontra la Telcordia GR-468-core descritta nel requisito.

2. Caratteristiche 1310 nm 10 dbm SOA Semiconductor Amplificatore ottico SM Butterfly

Laser multi -fluviantum (MQW) con feedback distribuito (DFB);

Modalità operativa continua o di impulso;
L'intervallo di temperatura operativa va da -40 ℃ a +50 ℃;
Il coefficiente di lunghezza d'onda di onda/temperatura 0,01 nm/℃;
Costruito -in monitor Photodiode, dispositivo di raffreddamento termoelettrico e termistore;
PIGHTILE FIBERE MODATO SINGOLA (Corning HI1060, NA = 0,14, MFD = 6,2 μm a 1060 nm);
Connettore FC/APC aggiuntivo.

3. Exclamation 1030 nm 50 MW DFB Laser MODULE SM Fibra per il suono

Spettroscopia;
Telecomunicazioni;
Illuminazione;
Zonizzazione.

4. Caratteristiche ottiche ed elettriche 1030 nm 50 MW Modulo di diodo laser DFB Fibra SM per il suono

parametro	simbolo	minuti	tipico	valore massimo	Unità di lavoro
Potenza di uscita da una trecce	Pf	-	50		MW
La gamma di lunghezze d'onda disponibili	OK	1028		1032	Nm
Larghezza spettrale (FWHM)				3	Mgc
Speed ​​Fashion Suppressione Coefficiente di OPF	SMSR	40	45		Db
Spostamento della lunghezza dell'onda con corrente			3	5	Punto/mamma
Azione della lunghezza d'onda con la temperatura			0.08	0.1	Nm/℃
corrente di lavoro	IOP.		200	300	Se.
corrente di soglia	Tanto		30	50	Se.
Tensione diretta	Vf		2	2.3	V.
Coefficiente di polarizzazione di estinanza	In ogni caso	15	20		Db
Corrente termo -elettrico corrente	Stivali			3	UN)
La tensione del dispositivo di raffreddamento termoelettrico	Vtek			4	V.
La gamma di temperature operative del chip	La parte superiore	15	25	40	℃
La gamma di temperature operative del caso	Tc	10	25	50	℃
Temperatura di conservazione	Ts	5		80	℃



5. Specifica della fibra ottica1030nm50mvtdfblaser Modulo diodo Modulo CM Fibra per un sensore

Parametri	descrizione
Tipo di fibra	Hi1060ilipmlokno
Tipo di coda marrone	Fibra nuda
La lunghezza della coda	1,5 ± 0,1 m
Il tipo di connettore	senza

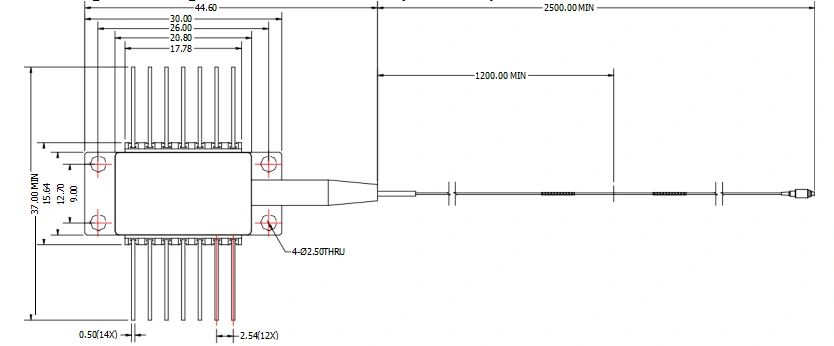

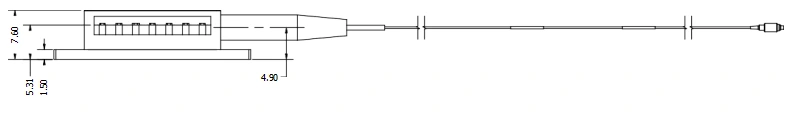

6. Il morsetto di imballaggio e la definizione dell'esportazione (unità: mm) 1030nm50mvtdfblaser Modulo diodo CM Tiber per un sensore

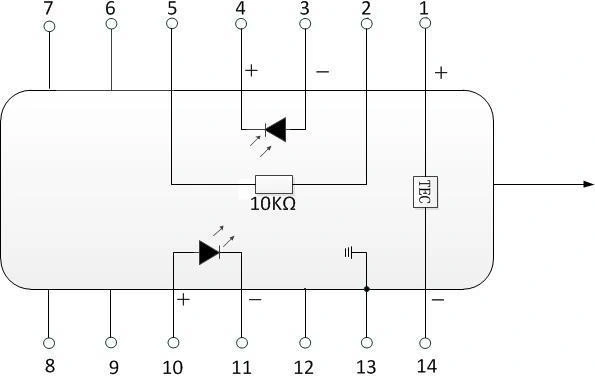

spillo	descrizione	spillo	descrizione
1	Tecnico (+)	14	Soltanto (-)
2	Termidor	13	La terra del corpo
3	Pdand	12	Nc
4	catodpd	11	Cathadld
5	Termistore, termistore	10	Anedld
6	Nc	9	Nc
7	Nc	8	Nc

7. Consegna, consegna e manutenzione

Tutti i prodotti sono stati controllati prima dell'invio;

Tutti i prodotti hanno una garanzia di 1 anni. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)

Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (dopo 7 giorni dopo aver ricevuto merci);

Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;

Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;

Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;

L'acquirente è responsabile di tutti i costi di consegna sostenuti.





8. Domande spesso frequenti

D: Quali sono le applicazioni e l'accuratezza della lunghezza d'onda?

A: Ottica in scatola può fornire la lunghezza d'onda del CWDMIDWDME.



D: Di quale connettore ottico hai bisogno?

A: La casella ottica può configurare il connettore ottico in conformità con i requisiti gratuitamente.
