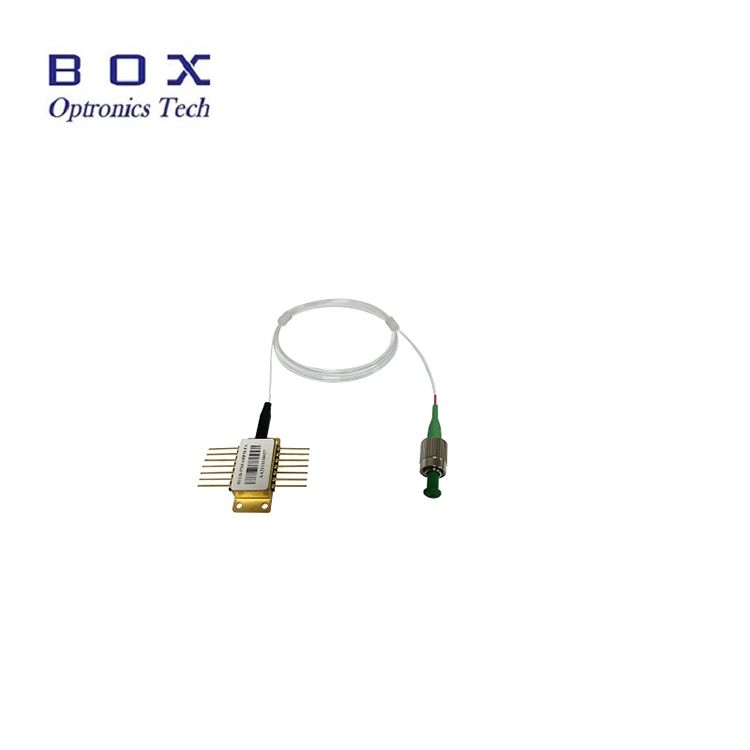

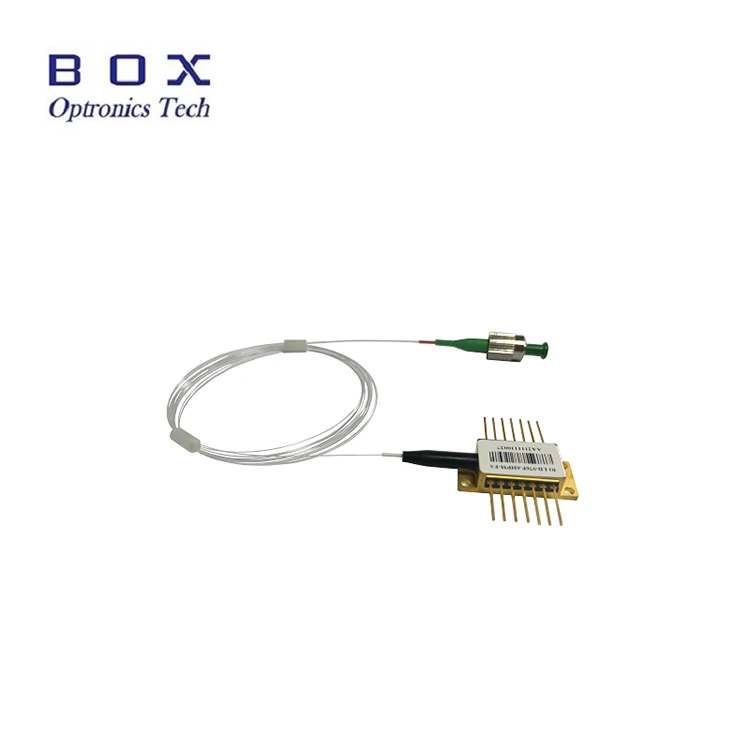

1. INTRODUZIONE 974 nm diodo per pompaggio laser FBG Burro a 14 pin LD con TEC

Il diodo di pompaggio laser da 974 nm utilizza una struttura planare con un chip per il sotto -guarnizione. Il chip ad alta potenza è sigillato ermeticamente nel corpo a 14 pin della farfalla senza resina epossidica e flusso ed è dotato di un termistore, un dispositivo di raffreddamento termoelettrico e un diodo di controllo.

Il diodo di pompaggio laser a 974 nm utilizza la stabilizzazione FBG per "bloccare" la lunghezza dell'onda di radiazione. Fornisce uno spettro a banda stretta senza rumore anche con variazioni di temperatura, corrente di eccitazione e feedback ottico. La scelta della lunghezza d'onda è disponibile per applicazioni che richiedono il più alto controllo delle prestazioni con le capacità più alte disponibili. Questo diodo di pompaggio laser da 974 nm corrisponde al Telcordia GR-468-core descritto nella richiesta.

2. Caratteristiche di aode laser a pompaggio da 974 nm FBG di una farfalla LD a 14 pin stabilizzata con TEC

Capacità lavorativa senza piegare fino a 700 MW;
epossidico e senza flusso farfalla per il corpo a 14 pin con fibra SM/PM;
Stabilizzazione delle barre di Bragg in fibra;
La scelta della lunghezza d'onda è disponibile;
Cooler termoelettrico integrato, termistor e diodo di controllo.

3. L'uso di aode laser a pompaggio da 974 nm FBG Burro a 14 pin LD con TEC

Multiplexing denso lungo la lunghezza d'onda (DWDM) di amplificatori in fibra legati con Erbina (EDFA);
Architettura EDFA con una quantità ridotta di pompaggio;
Autostrade televisive via cavo di grandi dimensioni (CATV) e distribuzione con un numero molto elevato di nodi.

4. Caratteristiche ottiche ed elettriche di 974 nm di diodo per pompaggio laser FBG FBG Farfalla LD a 14 pin con TEC

parametro	simbolo	Sono.	Tipo.	Max.	Unità di lavoro	Note
Corrente ldpoge	Tanto		60	100	Se.	CW
potenza di uscita	Pf			700	MW	If (Bol) <1000ма
LD -RETTERE DI CORRENTE	Se		1100	1200	Se.	PF = potenza nominale
Potenza libera di piegatura	Prink Kink	450			MW	> = 1.2 *Overlord nominale
Potenza libera di piegatura	Iking Kink	> = 1.2 * if (Bol)			Nm	[1]
Tensione del retto LD	Vf			2.5	V.	PF = potenza nominale
La lunghezza d'onda centrale	Piattaforma S.	973	974	975	Nm	Picco, pf = livello nominale
giro dell'ondata di momento	λp/anche			0.02	Nm/℃	T: TemperatureFBG.
Larghezza dello spettro	Tra loro			1	Nm	RMS @ -13 dB
Stabilità dello spettro		-0,5		0.5	Nm	PF = potenza nominale, t = 60s
La reattività del monitor	Im / pf		8	20	Ua / mw	VPD = 5V, PF = potenza nominale
Monitoraggio della stabilità di reazione				20%		@TUTTA temperatura operativa
Monitoraggio della corrente scura	identificatore			50	SU	VPD = 5V
Corrente tecnica	Stivali			2	UN)	Tcase = 75 ℃
Tensione di testo	Vtek			3.5	V.	Tcase = 75 ℃
Consumo TEC modulalanergo	Accettazione			5	O.	Tcase = 75 ℃
Stabilità di potenza> 20 MW 10-20 MW 3,5-10mvt				0.2 0.5 1	Db	Dal picco al picco, t = 60s, Campionamento DC fino a 50kHz, TC = 25 ℃
Errore di tracciamento	Essi	-0,5		0.5	Db	TC = -5 ~ 75, novembre. [2]
La resistenza del terminista	Rt	9.5	10	10.5	PC KOM	TSTG = 25 ℃
Costante Termistab	Bt.		3900		A.	TSTG = 25 ℃

Note:

[1] La corrente di flessione è determinata come una corrente, la deviazione della luce dall'adattamento lineare alla corrente (dl/di) supera/-50%, pkink> = 1.2 * potenza nominale, ikink> = if (Bol) * 1.2

[2] L'errore di tracciamento è determinato a una determinata temperatura del caso, questa è una variazione della potenza in fibra con una corrente di monitor costante per quanto riguarda il valore misurato IF25 ℃.

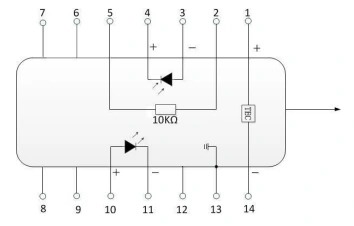

5. Determinazione del disegno di imballaggio ed esportazione (unità: mm)



spillo	descrizione	spillo	descrizione
1	Tecnico (+)	14	Soltanto (-)
2	Termistore, termistore	13	La terra del corpo
3	Pdand	12	Nc
4	catodpd	11	Cathadld
5	Termistore, termistore	10	Anedld
6	Nc	9	Nc
7	Nc	8	Nc



6. Consegna, consegna e manutenzione

Tutti i prodotti sono stati controllati prima dell'invio;

Tutti i prodotti hanno una garanzia di 1 anni. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)

Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (dopo 7 giorni dopo aver ricevuto merci);

Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;

Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;

Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;

L'acquirente è responsabile di tutti i costi di consegna sostenuti.



7. Domande spesso frequenti

D: Quali sono le applicazioni e l'accuratezza della lunghezza d'onda?

A: Ottica in scatola può fornire una lunghezza d'onda di 974nm e976nm per la selezione.



D: Di quale connettore ottico hai bisogno?

A: La casella ottica può configurare il connettore ottico in conformità con i requisiti gratuitamente.
