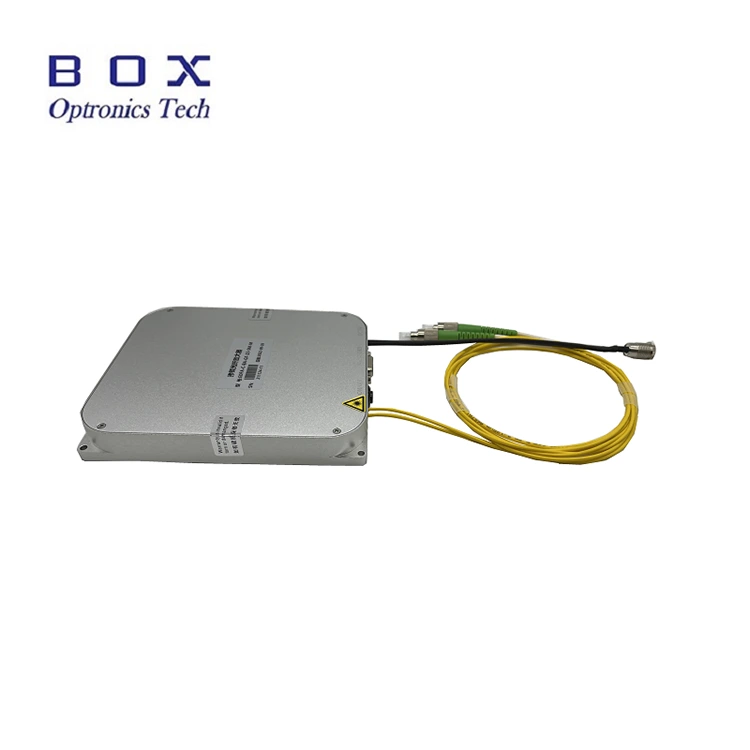

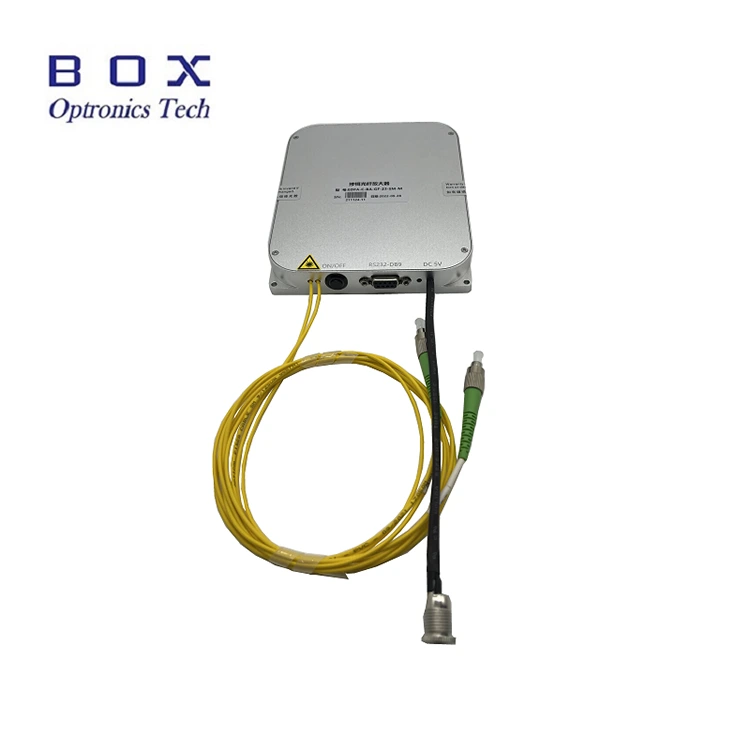

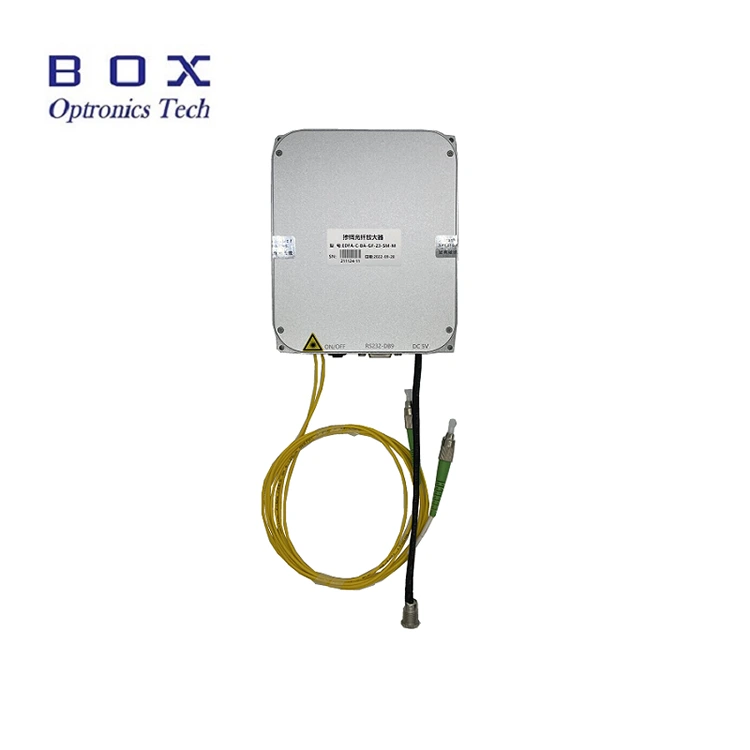

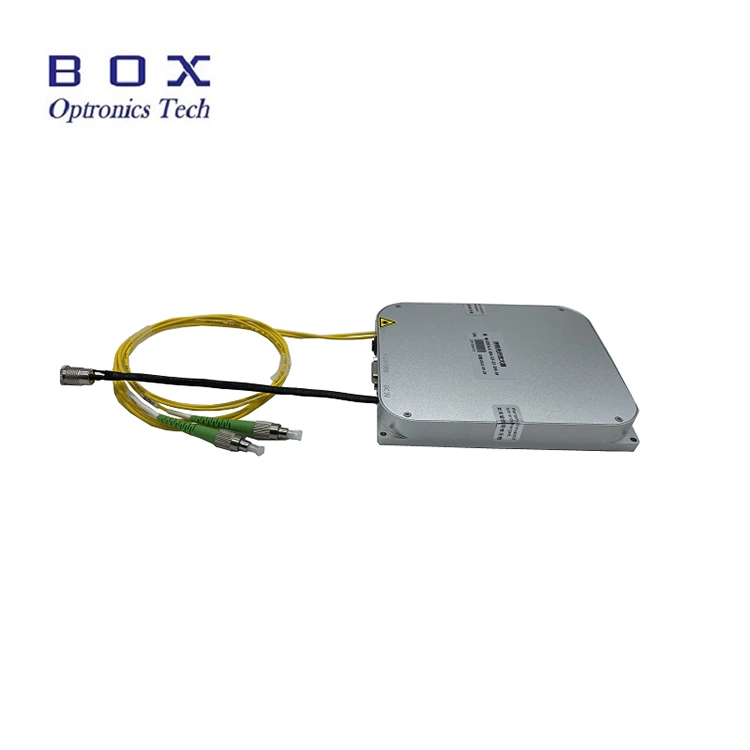

1. Introduzione all'amplificatore preliminare di un segnale debole su una fibra con un EDFA di band C Erbine

L'amplificatore preliminare del segnale debole sulla fibra con la fascia CDFA C è appositamente utilizzato per migliorare il segnale ottico debole nell'intervallo di -45 dBM a -25 dBm. Un aumento tipico di un segnale debole raggiunge 35 ~ 45 dB e il coefficiente di rumore è basso. Di solito viene utilizzato per aumentare la sensibilità di fronte a un ricevitore ottico.

2. Caratteristiche degli amplificatori preliminari di un segnale debole su una fibra con un EDFA di band C Erbine

Ampia gamma di lunghezze d'onda;
Elevato fattore di rinforzo;
Livello di rumore basso.

3. Esclamazione dell'amplificatore preliminare di un segnale debole basato sull'erbia nell'intervallo C EDFA

Comunicazione in fibra -ottica;
Sensore fibra -fibra;
Laser in fibra in fibra.

4. Caratteristiche optoelettriche dell'amplificatore preliminare di un segnale debole basato sull'erbia nell'intervallo C EDFA

Parametri	Unità di lavoro	significati		Note
Numero parte	-	EDFA-P-35	EDFA-P-45
Lunghezza d'onda di lavoro	Nm	1530 ~ 1565		gamma con
Potenza di input	DBM	-35 ~ -25	-45 ~ -25
Piccolo fattore di rinforzo del segnale	Db	35 @-35dbm ingresso	45 @-45dbm ingresso	25 @-25dbm ingresso
Il numero di rumore	Db	4.5		@ -35dbm ingresso
Aggiungi il piano	Db	3
dipendente dal rinforzo di polarizzazione	Db	<0,3
dispersione della moda di polarizzazione	Ps	0.5
Ingresso/output di isolamento	Db	> 35
Tipo di fibra	-	SMF-28E
Il connettore	-	FK / APK
La modalità operativa	-	Controllo automatico corrente (ACC)
Dimensioni	Mm	260 (W) × 280 (D) × 120 (H)		Tabella sul tavolo
		125 (W) × 150 (D) × 20 (H)		modulo
Alimentazione elettrica	V.	AC 110 ~ 240V, <30W@ 25 ℃		Tabella sul tavolo
		5.c, <15w		modulo
Modalità di gestione	-	RS232 seguendo la comunicazione		modulo
Interfaccia di comunicazione	-	Db9zhensky		modulo
temperatura operativa	℃	-5 ~ +35
La gamma di umidità funzionante	%	0 ~ 70

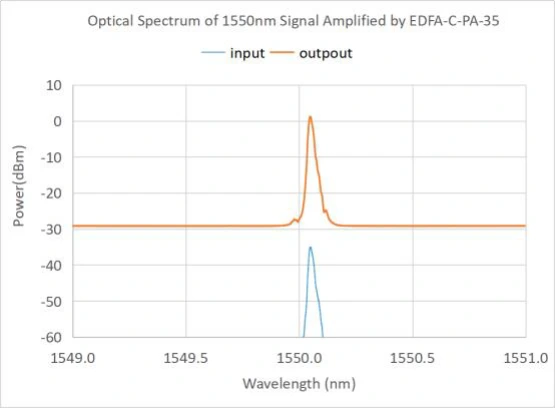

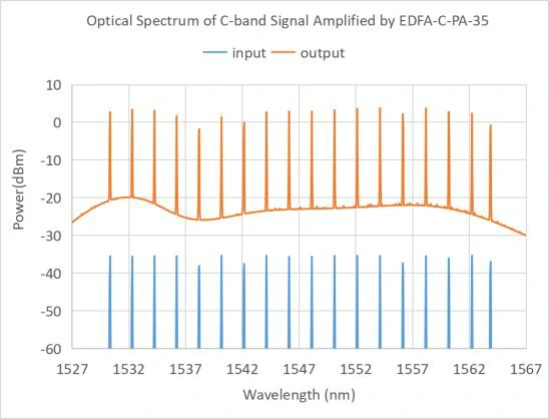

5. Una tipica curva caratteristica:





6. Consegna, consegna e manutenzione

Tutti i prodotti sono stati controllati prima dell'invio;

Tutti i prodotti hanno una garanzia di 1 anni. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)

Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (7 giorni dopo aver ricevuto merci);

Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;

Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;

Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;

L'acquirente è responsabile di tutti i costi di consegna sostenuti.





7. Domande spesso frequenti

D: Quali sono le applicazioni e l'accuratezza della lunghezza d'onda?

A: Ottica in scatola può fornire la lunghezza d'onda del CWDMIDWDME.



D: Di quale connettore ottico hai bisogno?

A: La casella ottica può configurare il connettore ottico in conformità con i requisiti gratuitamente.
