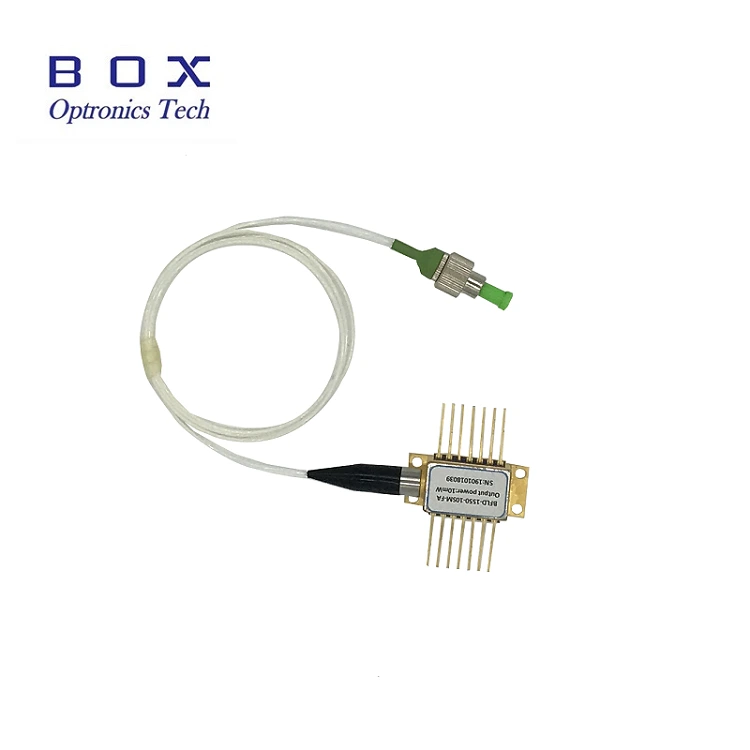

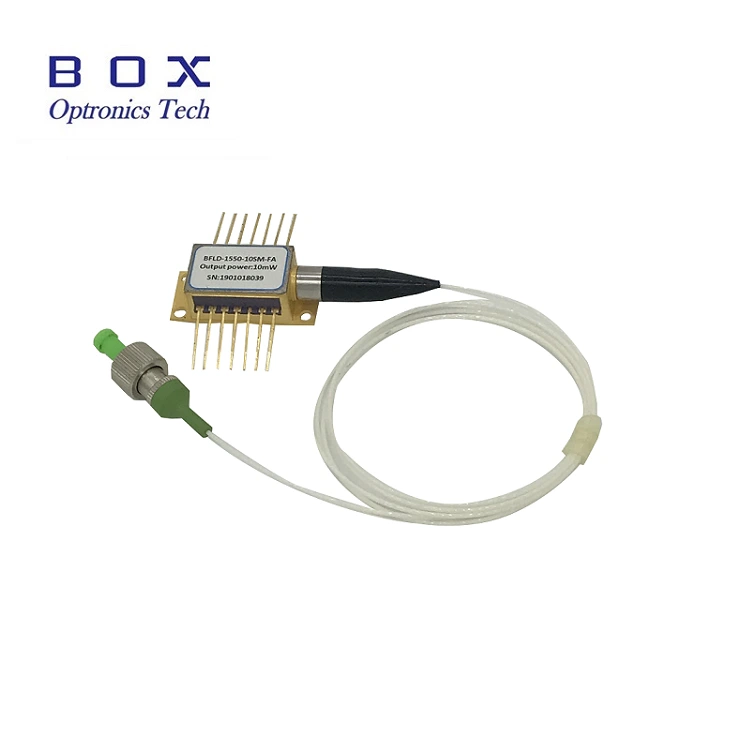

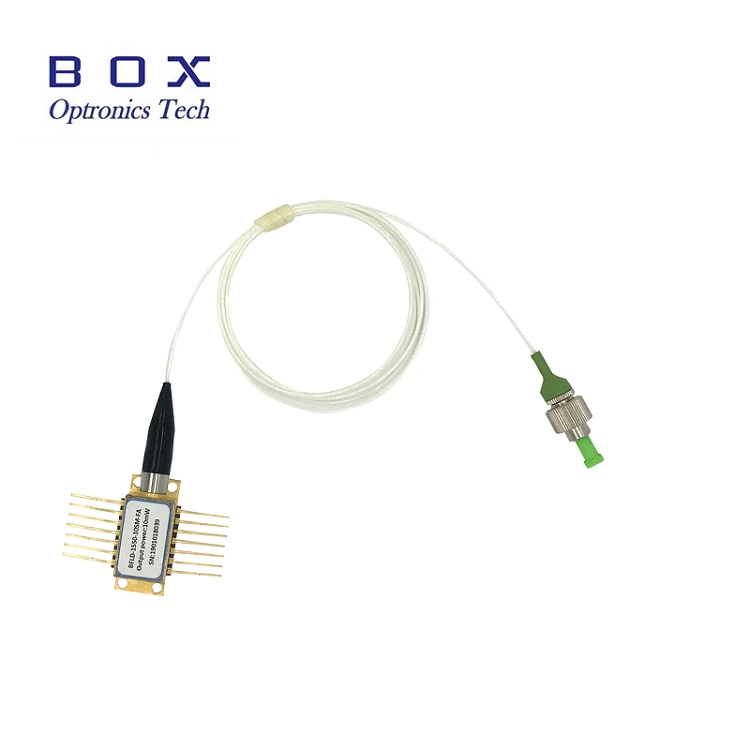

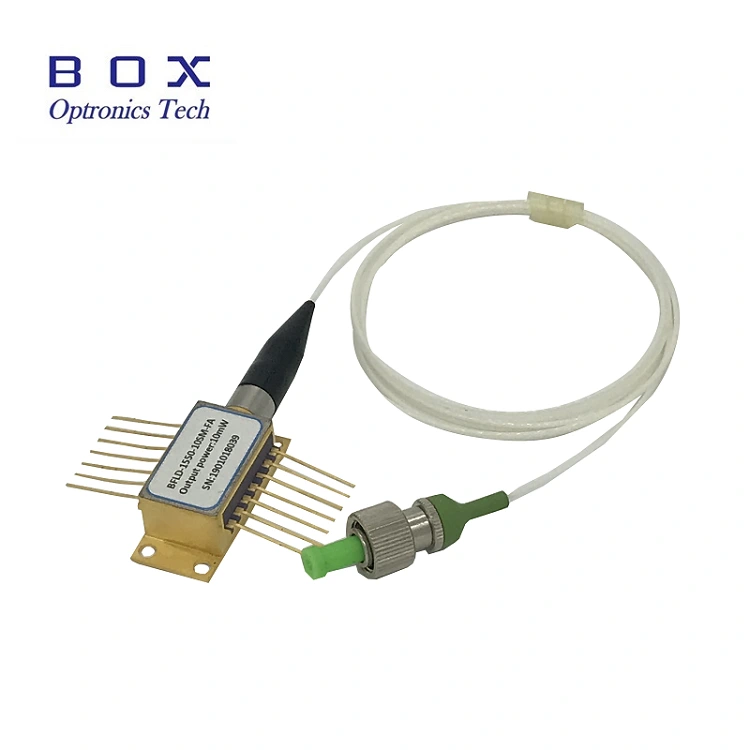

Farfalla a diodi laser fibroso da 1550 nm ad alta potenza
Il diodo laser a farfalla laser a fibrosi fibrosi da 1550 nm ad alta potenza è usato principalmente come segnale ottico per la connessione ottica di grandi capacità su lunghe distanze, nonché in una vasta gamma di nuove applicazioni, come sondaggio in fibra, 3D-monsing, suono del gas e diagnosi di malattie, come respiratorio e vascolare. Nell'area del suono del gas, viene utilizzato come fonte di luce per i sensori del gas, che rilevano perdite di metano attorno ai tubi della fabbrica.
Farfalla a diodi laser fibroso da 1550 nm ad alta potenza
1. Introduzione:
BOXOPTRONICS fornisce a DFB-LD lunghezze d'onda da 1270 nm a 1610 nm, che sono utilizzate in varie applicazioni.
I moduli DFB-LD boxoptronics corrispondono alla direttiva ROHS. Il modulo ha una forma a 14 pin della farfalla e include TEC per il controllo della temperatura e PD per un monitor di uscita ottica.
2. Caratteristiche:
Lunghezza d'onda centrale di 1550 nm;
Corpo a 14 pin della farfalla;
Include un isolante ottico, un monitor e un dispositivo di raffreddamento;
Connettore FC/APC o FC/PC con connessione in fibra.
3. Applicazione:
Connessione ottica CWDM/DWDM;
Reti locali, globali e cittadini;
Fonte laser CW 1550 nm.
4. Caratteristiche elettro -opticali (t = 25 ℃):
|
parametro |
simbolo |
condizione |
Sono. |
Tipo. |
Max. |
Unità di lavoro |
|
La lunghezza d'onda centrale |
Tl = 15 ~ 35 ℃ cw |
1548 |
1550 |
1552 |
Nm |
|
|
Potenza di output ottica |
di |
- |
10 |
- |
- |
MW |
|
corrente di soglia |
Tanto |
- |
- |
10 |
35 |
Se. |
|
L'efficacia della pendenza |
Adesso non posso andare. |
Capacità di output CW 5MW |
0.05 |
0.11 |
0.2 |
MVT/MA |
|
corrente di lavoro |
IOP. |
BY = 10MW (CW) |
- |
100 |
200 |
Se. |
|
La larghezza della linea spettrale |
Lu |
FWHM |
- |
3 |
- |
Mgc |
|
Tensione laser diretta |
Vf |
Capacità di output CW 10 MW |
- |
1.2 |
3.0 |
V. |
|
Monitoraggio della corrente scura |
identificatore |
- |
- |
- |
0.1 |
Mkr |
|
Passing Strip (@-3db) |
Vvo |
- |
- |
2.5 |
- |
GHC |
|
Coefficiente di soppressione del regime di velocità |
SMSR |
CW |
35 |
40 |
- |
Db |
|
Isolamento ottico |
- |
-10 |
30 |
- |
- |
Db |
|
Nessuna intensità relativa |
Rin Lin |
CW, potenza di uscita 5 MW |
- |
-145 |
- |
Db |
|
Ha trovato solo la temperatura |
Ts |
- |
15 |
- |
35 |
℃ |
|
resistenza di ingresso |
Sella |
- |
22 |
25 |
28 |
Om. |
|
Flusso termistore |
Itk |
- |
10 |
- |
100 |
Mkr |
|
La resistenza del terminista |
Rt |
Tl = 25 ℃ |
9.5 |
10 |
10.5 |
PC |
|
Corrente tecnica |
Stivali |
TL = 25 ℃, TC = 70 ℃ |
- |
- |
1.5 |
UN) |
|
Tensione di testo |
Vtek |
TL = 25 ℃, TC = 70 ℃ |
- |
- |
3.5 |
V. |
|
Capacità tecnica |
Δt |
TC = 70 ℃ |
- |
- |
50 |
℃ |
|
La temperatura del termistor |
- |
- |
- |
- |
100 |
℃ |
|
Lunghezza delle onde (EOL) |
Tra loro |
Controlla in cima 25 anni di vita |
- |
- |
± 0,1 |
Nm |
|
coefficiente di lunghezza d'onda |
Dl/dt |
Temperatura At15 ° C a 35 ° C. |
- |
0.09 |
- |
Nm/℃ |
|
coefficiente di lunghezza d'onda |
Dl |
- |
- |
0.01 |
- |
nm / mm |
5. Determinazione dell'esportazione (unità: mm):
|
Tip1
|
Tip2
|
6. Consegna, consegna e manutenzione
Tutti i prodotti sono stati controllati prima dell'invio;
Tutti i prodotti hanno un periodo di garanzia di 1-3. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)
Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (dopo 7 giorni dopo aver ricevuto merci);
Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;
Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;
Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;
7. Spesso le domande poste
D: Quale lunghezza d'onda vuoi?
A: Abbiamo grandi lunghezze d'onda da1270do1650nm.
D: Quali sono i requisiti per la potenza di output?
A: Abbiamo opzioni da 110 MW e 20 MW, possiamo anche configurarci in conformità con le tue esigenze.
D: Che tipo di fibra vuoi?
A: Fiberlypm.
