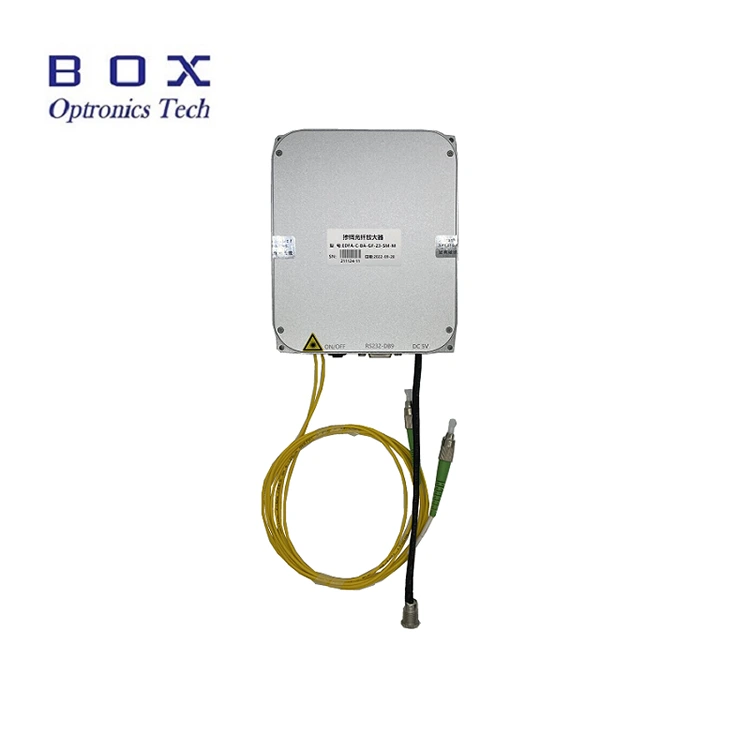

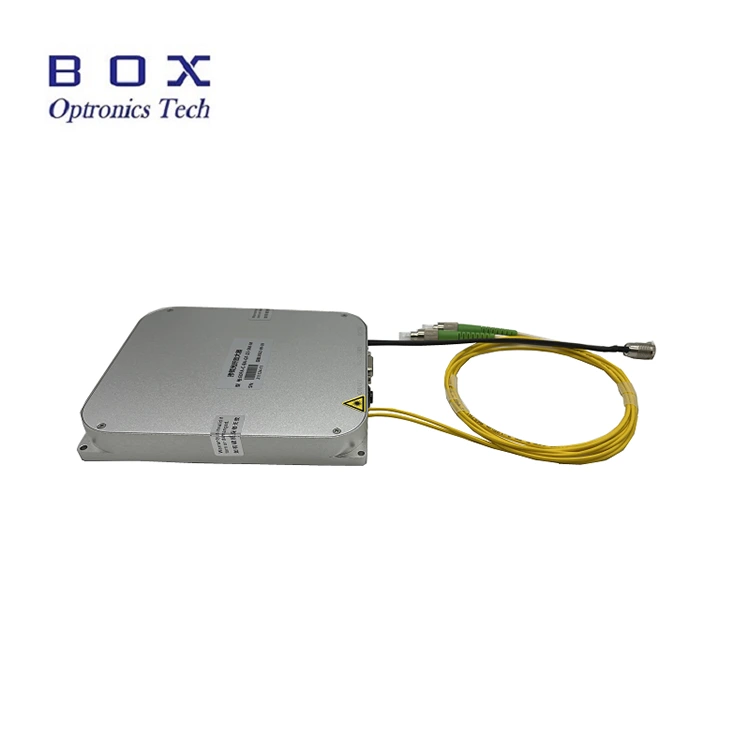

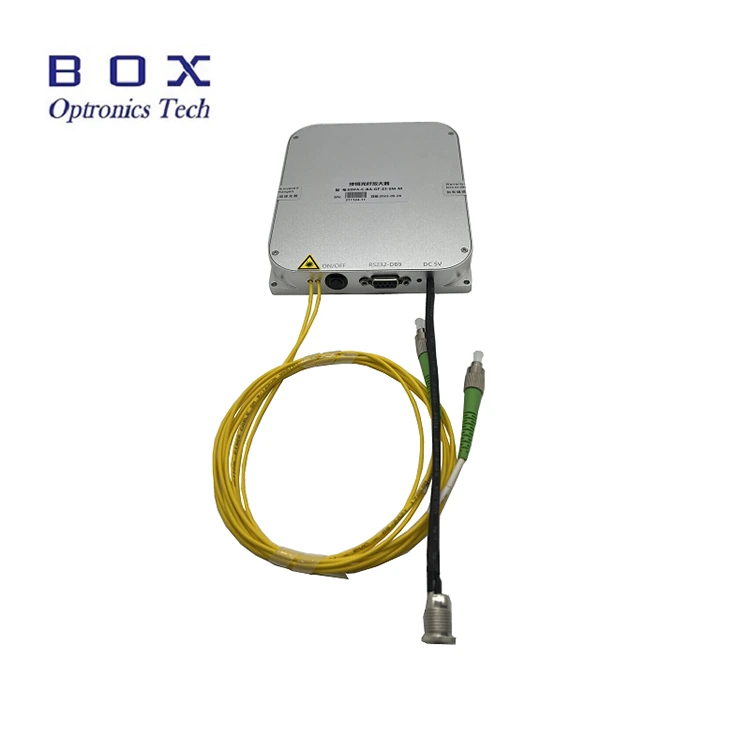

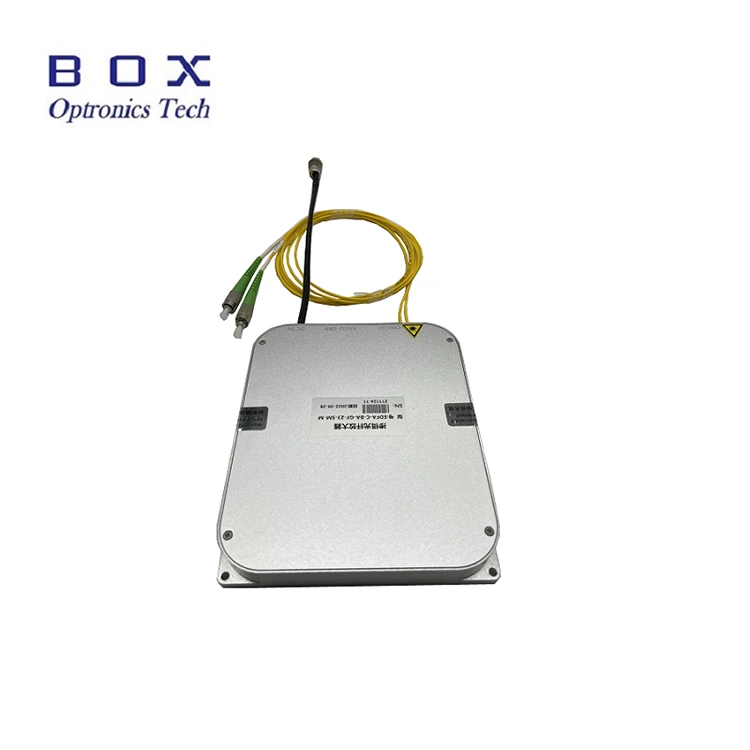

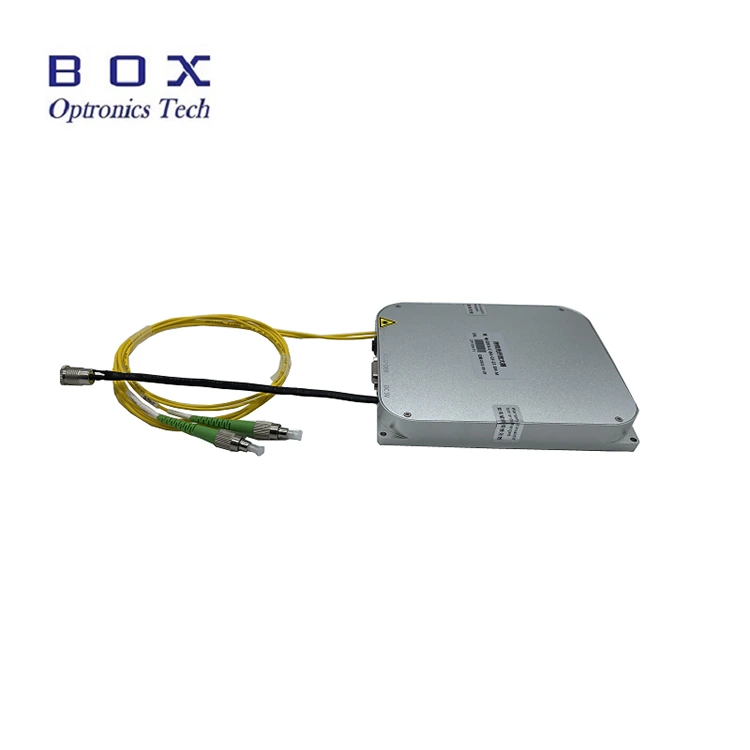

1. Introduzione all'amplificatore a L ad alta potenza su un erbio in fibra legata

L'amplificatore a banda L ad alta potenza su una fibra, drogata con Erbina, si basa sul principio di miglioramento dei segnali ottici con un laser in una fibra legata dall'erbia. Utilizza un design speciale di amplificazione ottica a più stadi e una tecnologia affidabile per dissipare il calore di un potente laser per ottenere una potenza di uscita elevata di un laser con una lunghezza d'onda di 1570 ~ 1605 nm. Ha vantaggi di alta potenza e basso rumore e può essere utilizzato nei sistemi di comunicazione ottica -ottica, nel suono della fibra -ottica, ai radar laser, ecc.

2. Caratteristiche della banda L di alta potenza su un erbio in fibra, legata

Potenza di uscita elevata (10 W);
Elevato fattore di rinforzo;
Coefficiente di rumore basso.

3. L'uso della potenza ad alta potenza dell'alta potenza in base alla fibra di erbio

Comunicazione in fibra -ottica;
Sensore fibra -fibra;
Voloconium Laser.

4. Caratteristiche opteelettriche di un amplificatore dell'alta potenza di alta potenza basata sulla fibra di erbio

Parametri		Unità di lavoro	significati	Note
Lunghezza d'onda di lavoro		Nm	1570 ~ 1605	individuale
Potenza di input		DBM	-6 ~+10
Potenza di uscita satura		DBM	27/30/33/35/37/40	@-3dbm ingresso
intervallo di potenza di uscita regolabile		-	10%~ 100%
Il numero di rumore		Db	<6.0	@-3dbm ingresso
dipendente dal rinforzo di polarizzazione		Db	<0,5
dispersione della moda di polarizzazione		Ps	0.5
Ingresso/output di isolamento		Db	> 35
Tipo di fibra		-	SMF-28E
Il connettore		-	FK / APK
La modalità operativa		-	APK / APK
Dimensioni	27/30/33/35dbm	Mm	260 (W) × 320 (D) × 120 (H)	Tabella sul tavolo
	37/40dbm		360 (W) × 350 (D) × 120 (H)	Tabella sul tavolo
	27/30/33/35dbm		125 (W) × 150 (D) × 30 (H)	modulo
	37/40dbm		139 (W) × 235 (D) × 70 (H)	modulo
Alimentazione elettrica		V.	AC 110 ~ 240V, <150W@ 25 ℃	Tabella sul tavolo
			12V DC, <60W	modulo
Modalità di gestione		-	RS232 seguendo la comunicazione	modulo
Interfaccia di comunicazione		-	Db9zhensky	modulo
temperatura operativa		℃	-5 ~ +35
La gamma di umidità funzionante		%	0 ~ 70



5. Una tipica curva caratteristica:







6. Consegna, consegna e manutenzione

Tutti i prodotti sono stati controllati prima dell'invio;

Tutti i prodotti hanno una garanzia di 1 anni. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)

Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (dopo 7 giorni dopo aver ricevuto merci);

Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;

Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;

Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;

L'acquirente è responsabile di tutti i costi di consegna sostenuti.



7. Domande spesso frequenti

D: Quali sono le applicazioni e l'accuratezza della lunghezza d'onda?

A: Ottica in scatola può fornire la lunghezza d'onda del CWDMIDWDME.



D: Di quale connettore ottico hai bisogno?

A: La casella ottica può configurare il connettore ottico in conformità con i requisiti gratuitamente.
