Amplificatore EDFA ad alta potenza mantenendo la polarizzazione della banda L

Amplificatore EDFA ad alta potenza mantenendo la polarizzazione della banda L

1. Introduzione all'amplificatore EDFA ad alta potenza mantenendo la polarizzazione della banda L

High-power EDFA amplifier while maintaining polarization of the L-band on the Erbiev fiber (Eydfa-HP) is based on the principle of laser enhancement of the optical signal in a fiber, doped with an erbine, using a unique multi-stage design of optical amplification and reliable technology of dissipation of high-power laser heat to achieve a powerful laser laser signal in the The wavelength range 1570–1605 nm. A causa del suo livello di alta potenza e di basso rumore, può essere utilizzato nella comunicazione in fibra-ottica, ai lidari, ecc.

2. Caratteristiche dell'amplificatore EDFA di alta potenza mantenendo la polarizzazione della banda L

Potenza di uscita elevata (10 W);
Elevato fattore di rinforzo;
Il percorso completo della luce con la conservazione della polarizzazione.

3. Continuazione dell'amplificatore EDFA ad alta potenza mantenendo la polarizzazione della banda L

Comunicazione in fibra -ottica;
Sensore fibra -fibra;
Laser in fibra in fibra.

4. Caratteristiche optoelettriche dell'amplificatore EDFA di alta potenza preservando la polarizzazione della banda L

Parametri		Unità di lavoro	significati	Note
Lunghezza d'onda di lavoro		Nm	1570 ~ 1605	individuale
Potenza di input		DBM	-6 ~+10
Potenza di uscita satura		DBM	27/30/33/35/37/40	@ Ingresso 0dbm
intervallo di potenza di uscita regolabile		-	10%~ 100%
Il numero di rumore		Db	<6.0	@ Ingresso 0dbm
dipendente dal rinforzo di polarizzazione		Db	<0,5
dispersione della moda di polarizzazione		Ps	0.5
Coefficiente di polarizzazione di estinanza		Db	23 (tipo), 20 (i)
Ingresso/output di isolamento		Db	> 35
Tipo di fibra		-	PM1550
Il connettore		-	FK / APK	Solo per la potenza di prova
La modalità operativa		-	APK / APK
Dimensioni	27/30/33/35dbm	Mm	260 (W) × 320 (D) × 120 (H)	Tabella sul tavolo
	37/40dbm		360 (W) × 350 (D) × 120 (H)	Tabella sul tavolo
	27/30/33/35dbm		125 (W) × 150 (D) × 30 (H)	modulo
	37/40dbm		139 (W) × 235 (D) × 70 (H)	modulo
Alimentazione elettrica		V.	AC 110 ~ 240V, <150W@ 25 ℃	Tabella sul tavolo
			12V DC, <60W	modulo
Modalità di gestione		-	RS232 seguendo la comunicazione	modulo
Interfaccia di comunicazione		-	Db9zhensky	modulo
temperatura operativa		℃	-5 ~ +35
La gamma di umidità funzionante		%	0 ~ 70

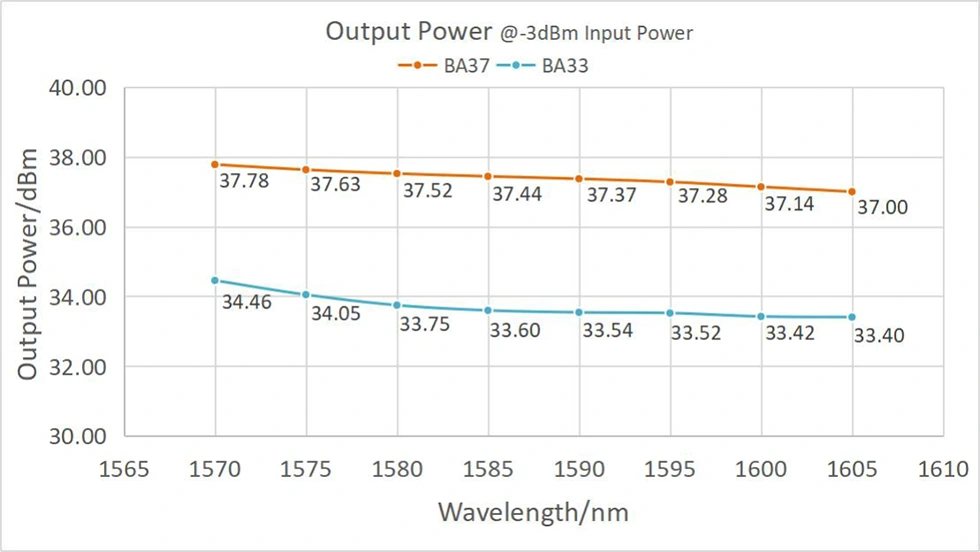

5. Una tipica curva caratteristica:







6. Consegna, consegna e manutenzione

Tutti i prodotti sono stati controllati prima dell'invio;

Tutti i prodotti hanno una garanzia di 1 anni. (Dopo il periodo di garanzia della qualità, inizia la raccolta di adeguate commissioni di manutenzione.)

Apprezziamo la tua attività e offriamo una politica di reso istantanea di 7 giorni. (dopo 7 giorni dopo aver ricevuto merci);

Se le merci che acquisti nel nostro negozio non hanno una qualità perfetta, cioè non funzionano elettronicamente in base alle specifiche del produttore, semplicemente restituirli a noi per sostituire o restituire i soldi;

Se la merce è difettosa, avvisarci entro 3 giorni dal momento della consegna;

Eventuali articoli devono essere restituiti nello stato originale per avere il diritto di restituire o sostituire;

L'acquirente è responsabile di tutti i costi di consegna sostenuti.







7. Domande spesso frequenti

D: Quali sono le applicazioni e l'accuratezza della lunghezza d'onda?

A: Ottica in scatola può fornire la lunghezza d'onda del CWDMIDWDME.



D: Di quale connettore ottico hai bisogno?

A: La casella ottica può configurare il connettore ottico in conformità con i requisiti gratuitamente.
