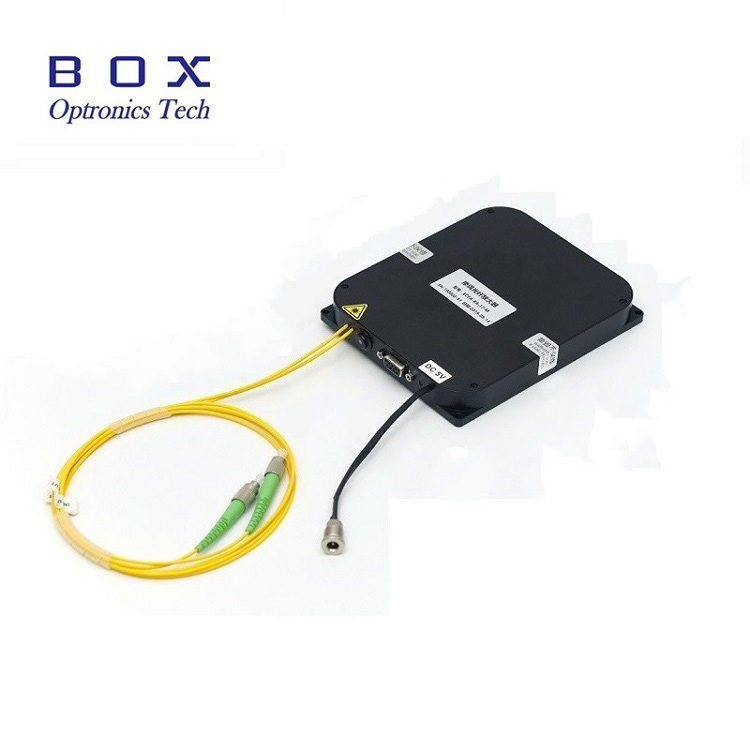

Cos'è un amplificatore sulla fibra Erbiev?

Amplificatore sulla fibra con erbina- Questo è un amplificatore in fibra basato sul principio del lavoro della fibra di erbio. Ha vantaggi come una vasta gamma di lunghezze d'onda, un coefficiente di amplificazione elevato, un basso rumore e un'alta affidabilità. È ampiamente utilizzato nei sistemi di comunicazione ottica.

Componenti EDFA

EDFA è costituito da una fibra di erbio, una fonte di luce di pompaggio, un ramo ottico e un ramo. La fibra di erbio è la baseAmplificatore sulla fibra con erbina. Questa fibra ottica, drogata dall'elemento, migliora il segnale ottico eccitando la sorgente di pompaggio. La sorgente di pompaggio è una fonte di energia EDFA ed è di solito un laser a semiconduttore con una lunghezza d'onda di 980 nm o 1480 nm. La distorsione ottica condivide la luce del pompaggio e della luce del segnale, permettendo loro di diffondersi separatamente nella fibra Erbiev. Il ramo collega la luce del pompaggio e la luce del segnale nella fibra erbiale. Principio EDFA

Quando si passa la luce del pompaggio attraverso una fibra, drogati con erbio, gli elettroni nell'elemento Erbiev sono eccitati ad un livello di energia elevata, traducendo l'elemento erbiale in uno stato eccitato. Quando la luce del segnale passa attraverso la fibra, drogata dall'erbio, l'elemento erbiale eccitato emette fotoni nella direzione della luce del segnale. Questo fenomeno è noto come radiazione forzata. Ciò aumenta l'energia della luce del segnale, migliorandola così. In particolare, quando i fotoni di pompaggio e fotoni di segnale si trovano in una fibra, legati con erbio, scambiano energia, trasmette l'energia dei fotoni dei fotoni di pompaggio. L'elemento erbiale in fibra, drogato con Erbina, ha una struttura unica dei livelli di energia, che trasferisce efficacemente l'energia dei fotoni dei fotoni di pompaggio, migliorando così la luce del segnale. Inoltre, in una fibra, Erbia legata, gli elettroni dell'elemento erbiale rimangono nello stato eccitato per un tempo molto breve, l'ordine di nanosecondi, il che rende estremamente veloce il processo di rinforzo.

Vantaggi di EDFA

Rispetto ad altri amplificatori in fibra,Amplificatore sulla fibra con erbinaHanno i seguenti vantaggi: 1. Una vasta gamma di lunghezze d'onda: cover EDFA Band C e B, che li rende adatti a vari sistemi di comunicazione ottica. 2. Rapporto di rafforzamento elevato: EDFA può raggiungere un coefficiente di amplificatore di oltre 30 dB con alta uniformità di amplificazione. 3. Rumore basso: EDFA ha un coefficiente di rumore basso, che fornisce la trasmissione del segnale lungo la fibra su lunghe distanze. 4. ALTA AFFIDABILITÀ: L'EDFA ha un'elevata affidabilità e una lunga durata di servizio, che soddisfa i requisiti dei sistemi di comunicazione ottica.
